Centrífuga de Empuje de Dos Etapas

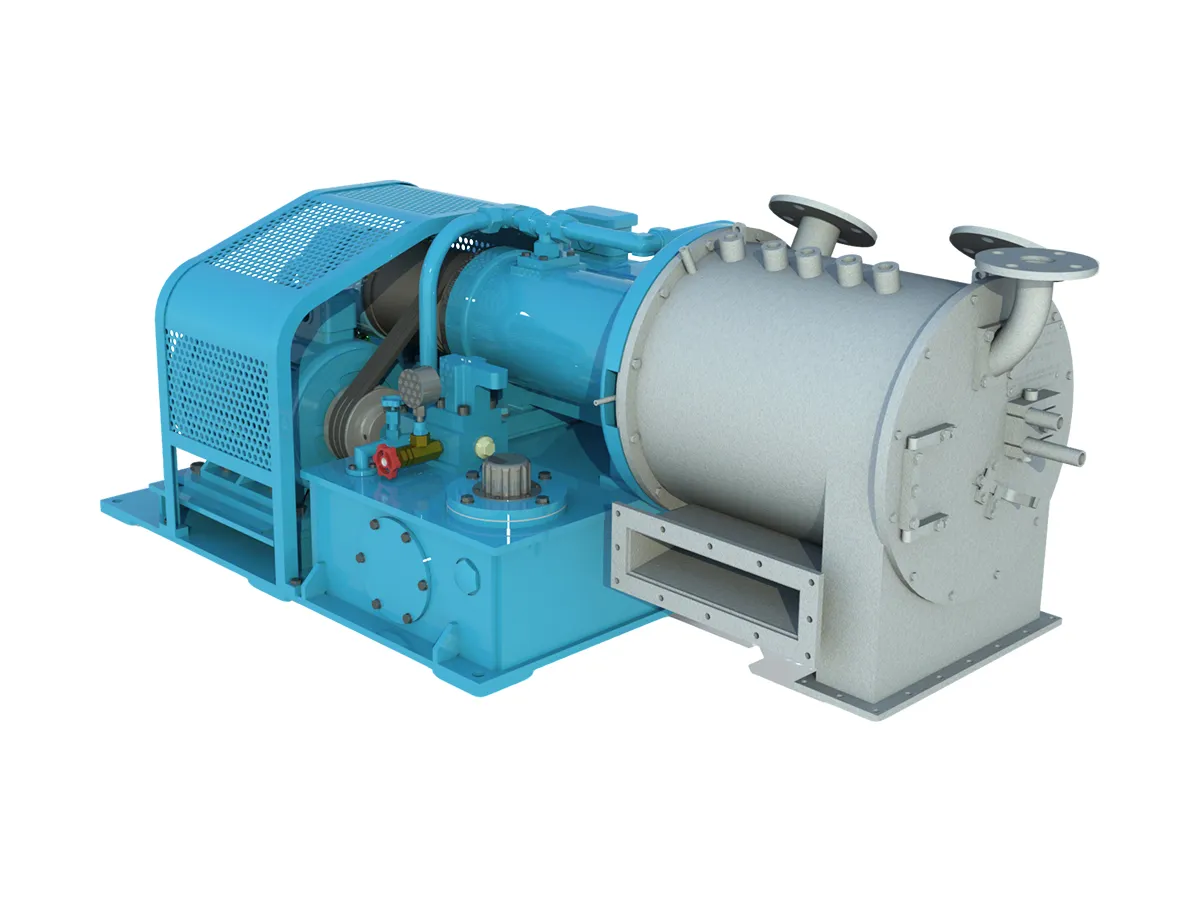

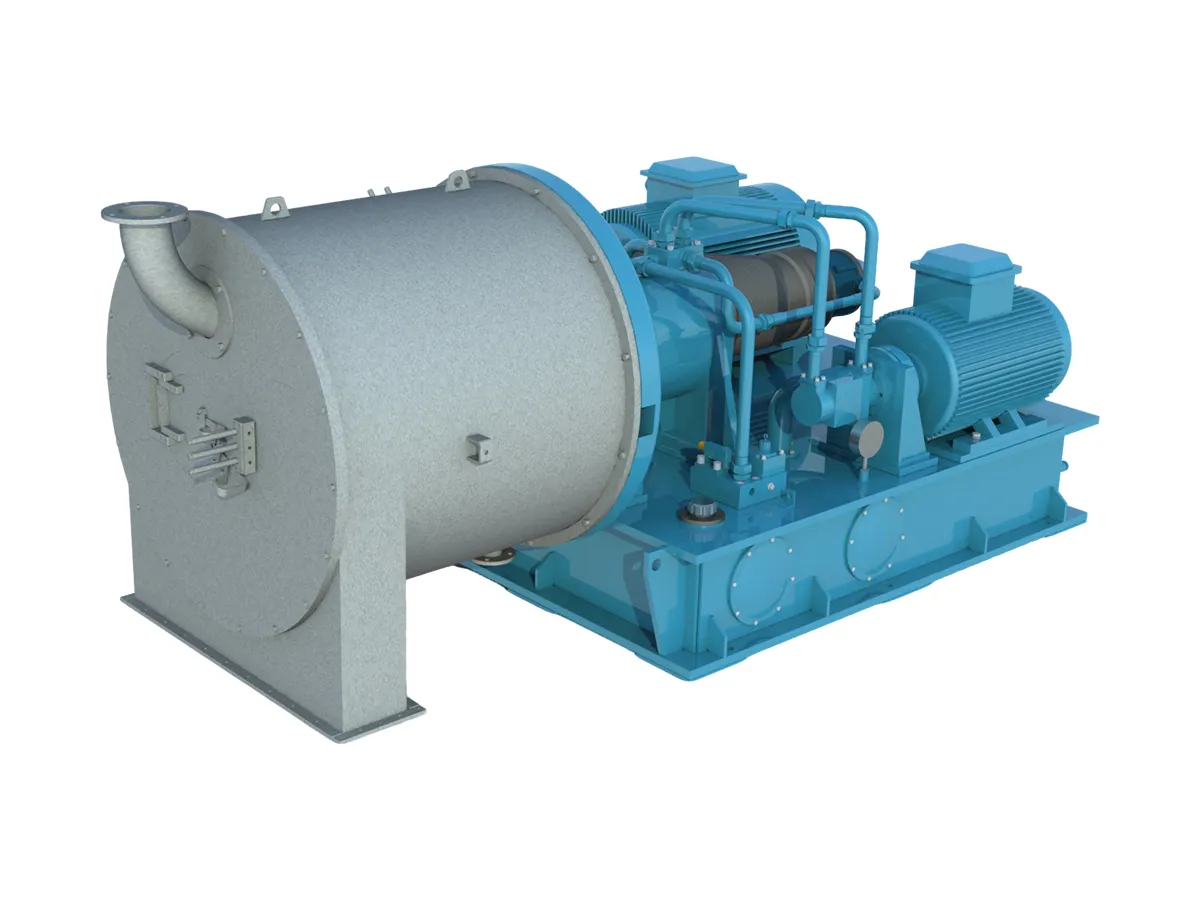

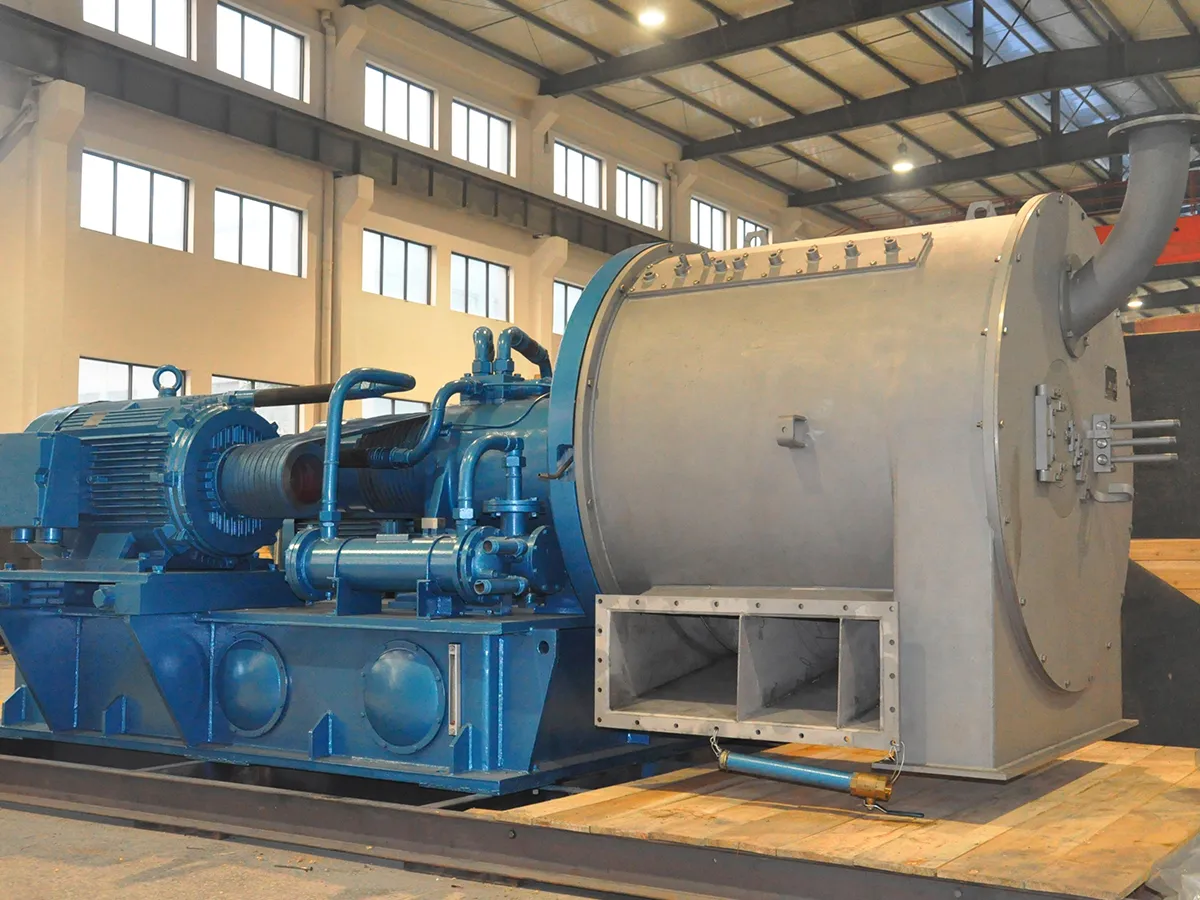

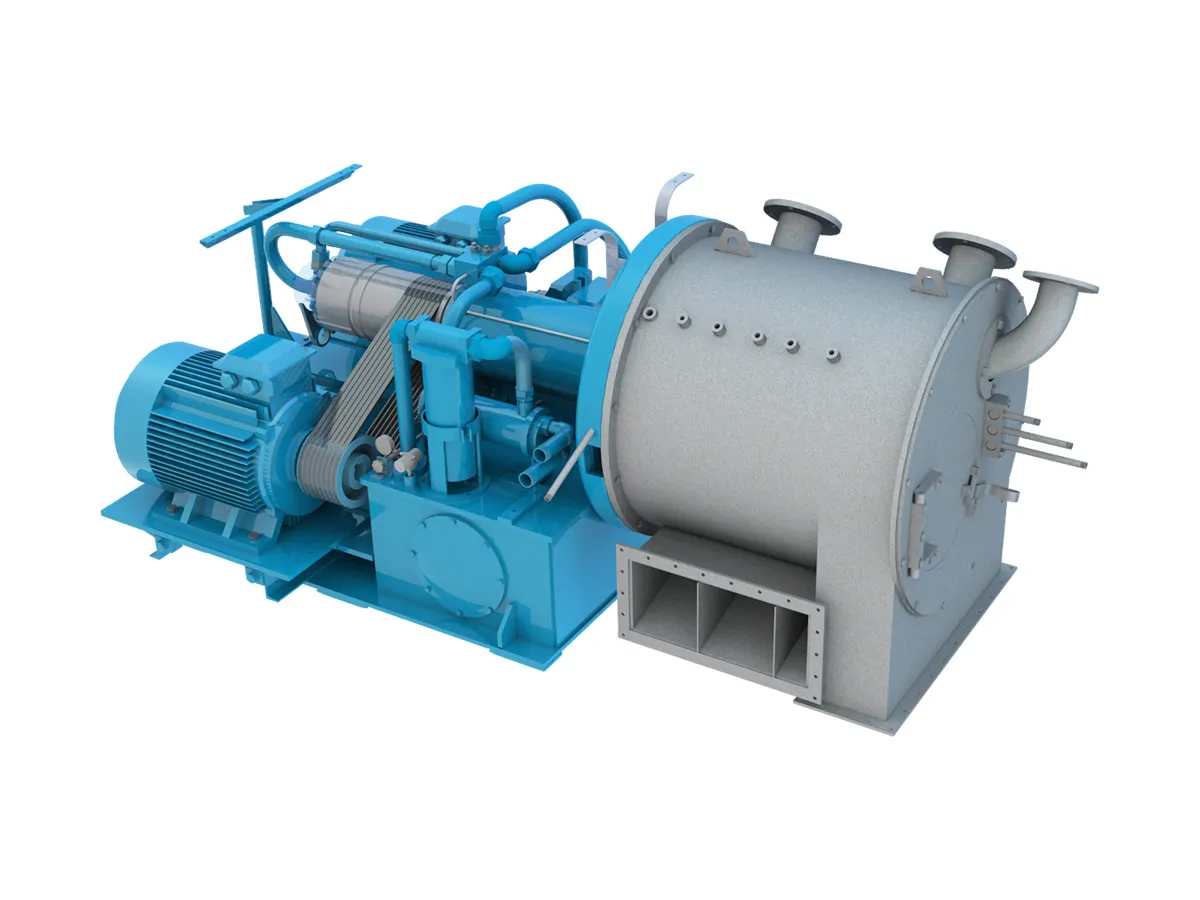

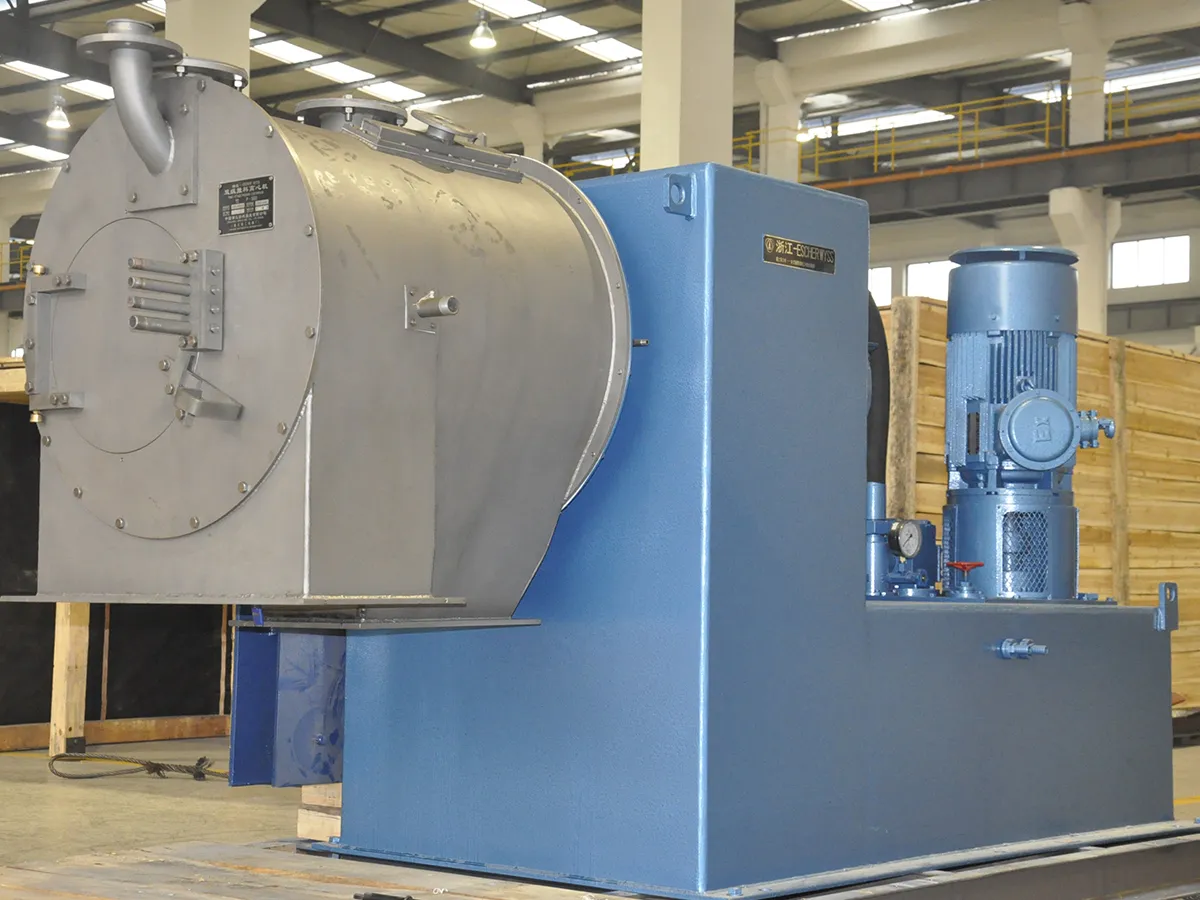

Centrífuga de Empuje de Dos Etapas

  • Diámetro del Cestillo (mm) 200/251 - 1,118/1,204
  • Frecuencia de Empuje (carreras/min) 20-90
  • Velocidad Máx. (r/min): 900-3,000
  • Rendimiento (t/h, Producción de Sal al Vacío) 1.5-80

La centrífuga de empuje (Pusher) de dos etapas es una centrífuga de filtración continua y de alta eficiencia que realiza la alimentación, la filtración, el lavado, la deshidratación y la descarga en un único ciclo. Su diseño de tambor cilíndrico de dos etapas transporta el material con una deshidratación continua a lo largo de ambas etapas: la primera etapa separa normalmente alrededor del 70% del líquido de la suspensión, mientras que la segunda etapa elimina la humedad restante y produce una torta de filtración uniforme y homogénea.

El sistema de dos etapas aumenta el tiempo efectivo de deshidratación centrífuga. A medida que la torta pasa del primer tambor al segundo, se afloja de nuevo y reabre la vía de filtración a través de la segunda etapa, lo que aumenta la eficiencia de separación y reduce la humedad de la torta. Un tubo de lavado opcional elimina los contaminantes del material y garantiza que el producto separado cumpla los criterios de pureza. La máquina es adecuada para la deshidratación y el lavado continuos de suspensiones granulares y fibrosas con un tamaño de partícula ≥ 50 μm.

Especificaciones Técnicas
Modelo Diámetro del Cestillo (mm) Frecuencia de Empuje (carreras/min) Velocidad Máx. (r/min) Presión de Trabajo del Fluido Hidráulico (MPa) Potencia del Motor Principal (kW) Potencia del Motor de la Bomba Hidráulica (kW) Rendimiento (t/h, Producción de Sal al Vacío) Dimensiones Totales (mm, Largo*Ancho*Alto) Peso de la Máquina (kg)
P-25 200/251 20-50 3,000 3 7.5 4 1.5 1,870*860*640 800
P-40 290/360 55-75 2,500 2.5 11-15 5.5-7.5 5 2,386*1,334*1,121 2,600
P-40B 330/400 55-75 2,200 2.5 11-15 5.5-7.5 6 2,386*1,334*1,121 2,650
P-500 438/500 60-80 2,000 2 37-55 18.5-22 15 3,600*1,420*2,078 4,300
DP-55 486/550 70-90 1,700 4 30-45 15-22 18 2,580*1,632*1,325 3,760
DP-60 550/630 70-90 1,400 4 30-45 15-22 25 2,596*1,688*1,380 3,860
P-60 560/630 60-80 1,900 8 45-55 22-30 30 3,445*1,965*1,930 4,860
P-85 738/820 40-80 1,500 8 75-90 37-45 45 3,990*2,162*2,063 8,050
P-100 920/1,000 50-70 1,300 10 75-132 55-75 65 4,330*1,840*1,965 10,500
P-120 1,118/1,204 50-70 900 10 90-132 75-90 80 4,354*1,987*1,847 11,200
Aplicaciones
  • Industria Química: Producción tradicional de sal al vacío, producción de álcalis e intermedios químicos.
  • Industria Farmacéutica: Separación de intermedios y excipientes.
  • Protección Medioambiental: Cristalización de sales inorgánicas en el tratamiento de aguas residuales industriales.
  • Procesamiento de minerales: Purificación de minerales y separación por cristalización.
Principio de Operación
Principio de Operación

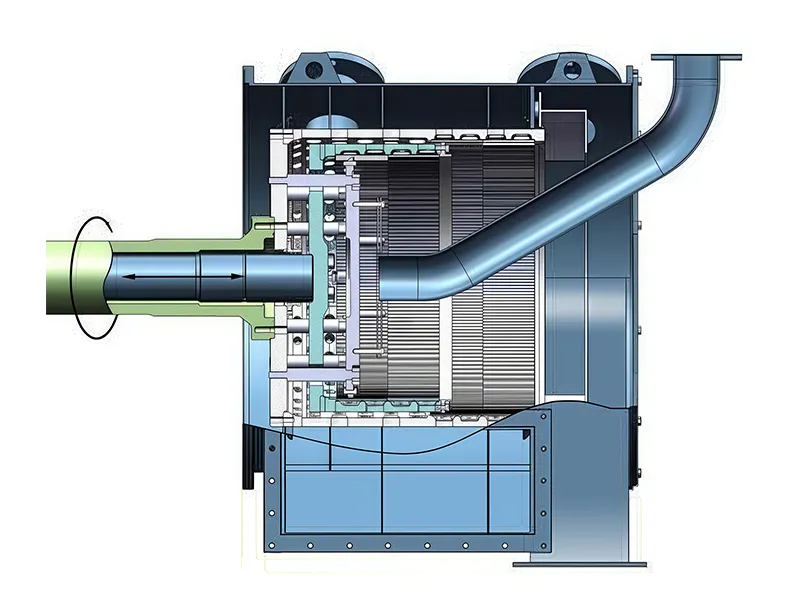

Una vez que el tambor alcanza la velocidad máxima, la suspensión se alimenta de forma continua a través del tubo de alimentación hasta el plato distribuidor. La fase sólida queda retenida sobre la malla en forma de capa anular de torta por efecto del campo centrífugo, que la distribuye de manera uniforme sobre la malla dentro del tambor. La torta es expulsada progresivamente del tambor por el movimiento alternativo del tambor de primera etapa, que la descarga a través del canal de descarga de la carcasa.

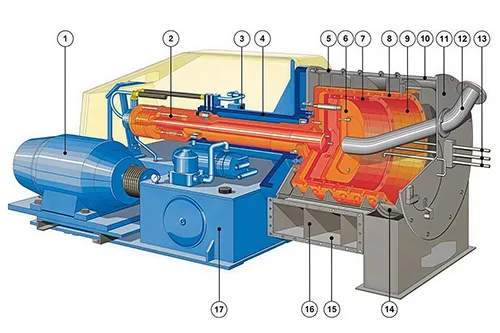

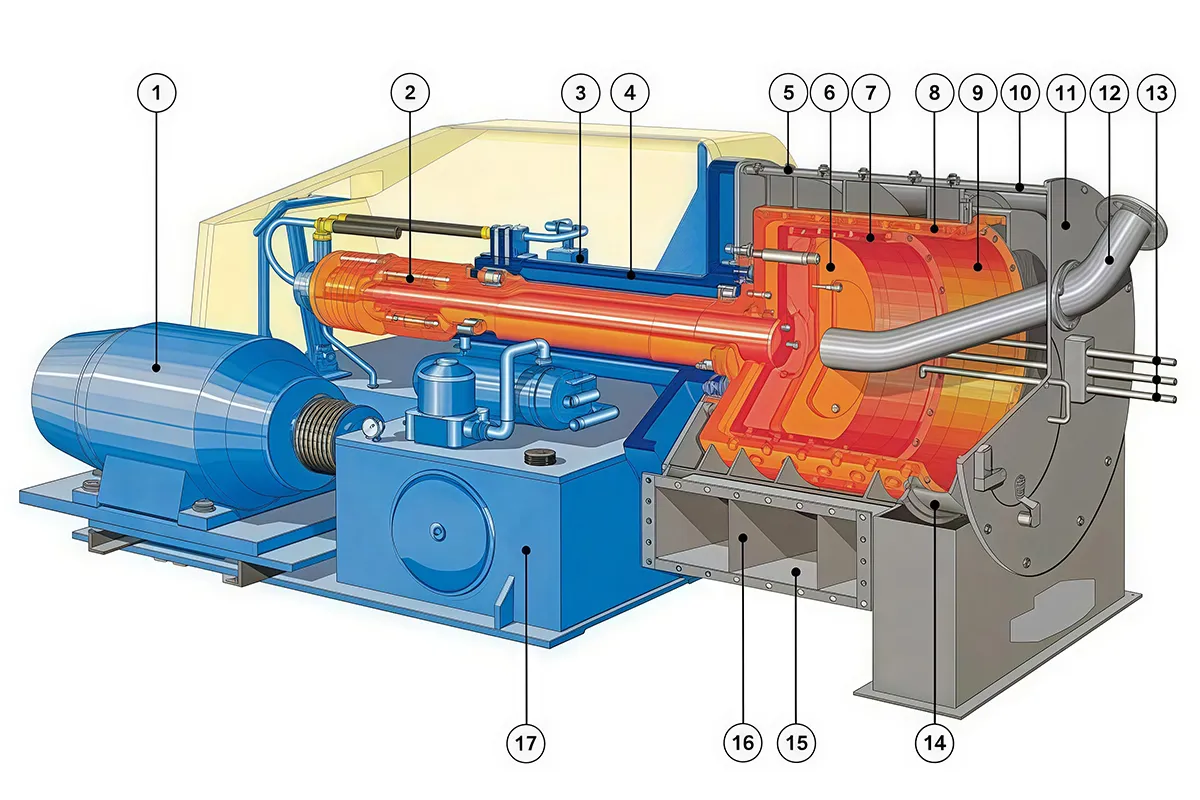

Diagrama de la Estructura de la Centrífuga
Diagrama de la Estructura de la Centrífuga
  • Motor principal
  • Mecanismo de inversión
  • Carcasa de distribución de aceite
  • Alojamiento de rodamientos
  • Carcasa
  • Mecanismo del plato de distribución de alimentación
  • Mecanismo del tambor de primera etapa
  • Conjunto del tambor de segunda etapa
  • Malla
  • Cámara de descarga
  • Conjunto de la tapa frontal
  • Conjunto del tubo de alimentación
  • Conjunto de lavado/enjuague
  • Conjunto de la rampa de descarga de sólidos
  • Salida de líquido
  • Deflector/tabique de líquido
  • Base de la máquina
Composición Detallada del Producto

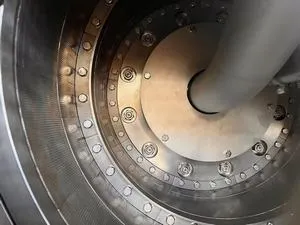

  • Tambor GiratorioTambor Giratorio

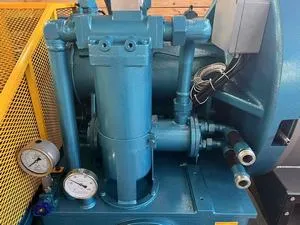

  • Filtro y Enfriador de AceiteFiltro y Enfriador de Aceite

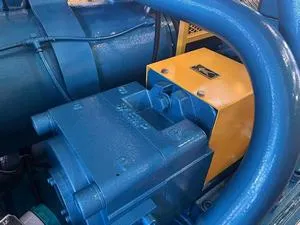

  • Bomba de AceiteBomba de Aceite

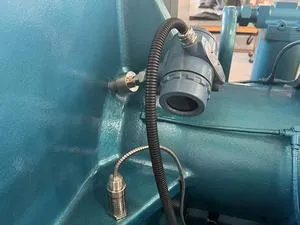

  • Sensores de Temperatura y Vibración de los RodamientosSensores de Temperatura y Vibración de los Rodamientos

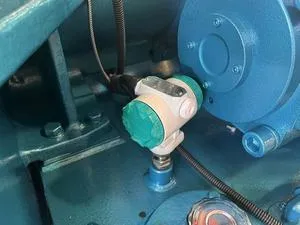

  • Sensor de Temperatura del AceiteSensor de Temperatura del Aceite

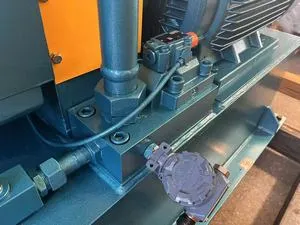

  • Sensor de PresiónSensor de Presión

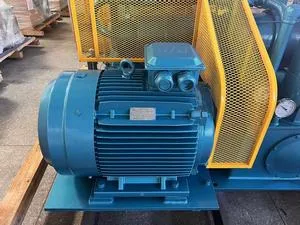

  • Motor PrincipalMotor Principal

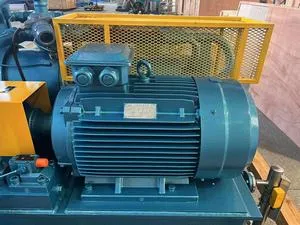

  • Motor de la Bomba de AceiteMotor de la Bomba de Aceite

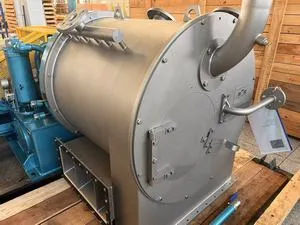

  • Carcasa y Placa de la Tapa FrontalCarcasa y Placa de la Tapa Frontal
